专注压缩空气技术应用

气刀系统卓越技术,实现最有高效-节能的干燥-清洁-吹气解决方案,适用于擦拭-表面清洁多种应用


大型涡流管-巨型涡流冷却器

快速冷却,瞬间可达零下-35度左右,可既关既开,无需等待,
0.00
编号 B-巨型
类型 大型
材质 304不锈钢
颜色 银色
品牌 瑞钛克
型号 RTK-VT50
13530419469
立即预约
产品详情

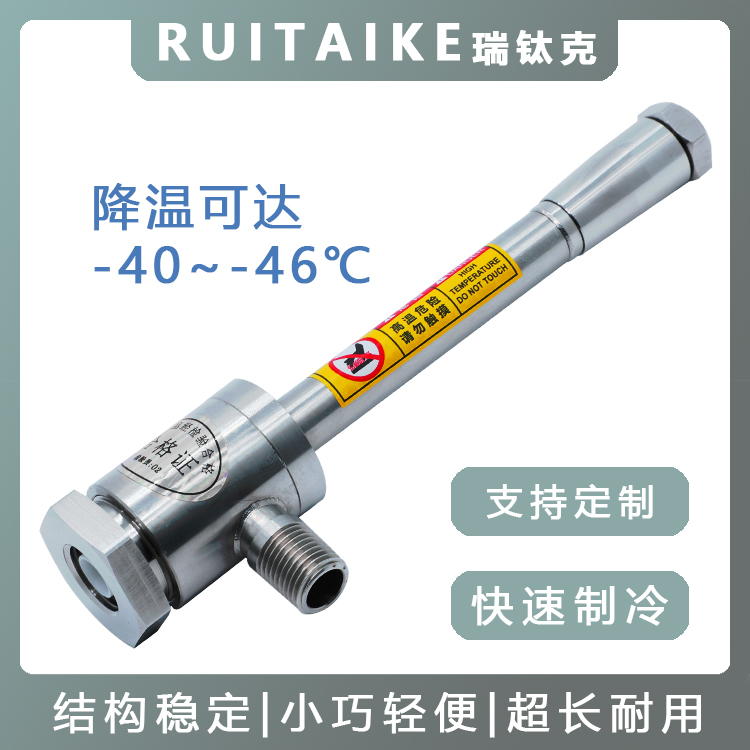

巨型涡流管(Vortex Tube),又称**兰克-赫尔胥管(Ranque-Hilsch Tube)**,是一种利用压缩气体产生冷、热两股气流的装置,无需任何运动部件或外部能源即可实现温度分离。




核心原理:

工作流程:压缩气体经进气口切向注入涡流腔,形成高速旋转涡流涡流分离为冷气流(核心低温区)和热气流(边缘高温区)冷热气流通过独立出口分离输出,温度差可达70℃以上

温控调节:通过调节热气阀开度控制冷气流温度(-50℃至+120℃可调)




   涡流管(Vortex Tube)产品简介——高效节能的压缩气体冷却解决方案

   涡流管凭借其独特的无源制冷特性,在特定工业场景中具有不可替代的优势,尤其适合需要快速、可靠且无需电力的局部冷却需求。然而,其能效和冷量限制使其更适用于补充性冷却而非主制冷系统。

           涡流管(Vortex Tube)是一种基于兰克-赫尔胥效应(Ranque-Hilsch Effect)的物理制冷装置,通过压缩气体(如空气、氮气)产生高温和低温两股气流,无需电力驱动即可实现局部冷却或加热,

广泛应用于工业降温、精密仪器温控、防爆环境冷却等领域。


特性描述:

无运动部件免维护设计,使用寿命达10万小时.

即开即用无需预热,瞬时响应(<1秒).

适应复杂环境防爆、耐腐蚀(可选不锈钢/钛合金材质)

节能减排仅需0.5-1 MPa压缩空气,零碳排放


外形尺寸:(点击图片可放大预览清晰图)



四、技术参数(典型型号)

                                   瑞钛克(RuiTaiKe)-涡流管技术参数

空气压力                  耗气量                 制冷量规格
型号BarSCFMSLFMBtu/hrKcal/hrSIZE
RTK-VT026.925613933
RTK-VT046.9411027367
RTK-VT086.98223558139
RTK-VT106.910283650164
RTK-VT156.9154251000252
RTK-VT256.9257081700428
RTK-VT306.9308502000504
RTK-VT406.94011332800706
RTK-VT506.95014103400860
RTK-VT706.970231051001296
RTK-VT1006.9100283368001730


型号RTK-      VT50                      VT70                          VT100

制冷量       3400BTU/h             5100BTU/h                 6800 BTU/h

气流流量    48-51 SCFM           67-72 SCFM                98-103SCFM

进气压力     0.5-1.0 MPa          0.6-1.2 MPa                 0.7-1.5MPa

冷气比例冷流占比30%-80%可调(精度±2℃)


五、应用场景:

工业制造:CNC刀具冷却、焊接设备降温、塑料注塑模温控制

电子科技:芯片测试台散热、激光设备光学元件恒温

特殊环境:矿井防爆区降温、化工反应釜温度补偿



六、选型与服务

定制化选项:气体介质适配(空气/氮气/氧气)耐高温版本(最高耐温150℃快插式接口(ISO/ANSI标准)


质保与支持:

3年质保,提供免费工况分析与气流大小计算

获取详细产品手册或技术咨询


☎ 客服热线:0755-29027751    手机:13530419469


电子邮箱:ruitakeairknife@163.com


官网直达:www.ruitake.com

温馨提示:根据您的工况需求(气体种类、流量、温控范围),我们可提供免费选型工具与视频安装指南!
