环形风刀-圆形气刀

安装简单,拆卸方便,免维护,360全方位吹扫,风力强劲!出气均匀!噪音小!
0.00
编号 AC
类型 环形,弧形
规格 13-178mm系列
材质 铝合金或者不锈钢
颜色 银色
品牌 瑞钛克
13530419469
立即预约
产品详情

瑞钛克环形气刀产品全面简介:



1. 产品概述*

瑞钛克RuiTaiKe环形气刀(Circular Air Knife)是一种高效节能的气流控制设备,通过环形结构产生均匀、高强度的线性气流,广泛应用于工业领域的清洁、干燥、

冷却、除尘等工艺环节,其核心优势在于**低能耗、高风速、均匀出风**,可替代传统风机或压缩空气吹扫方案。

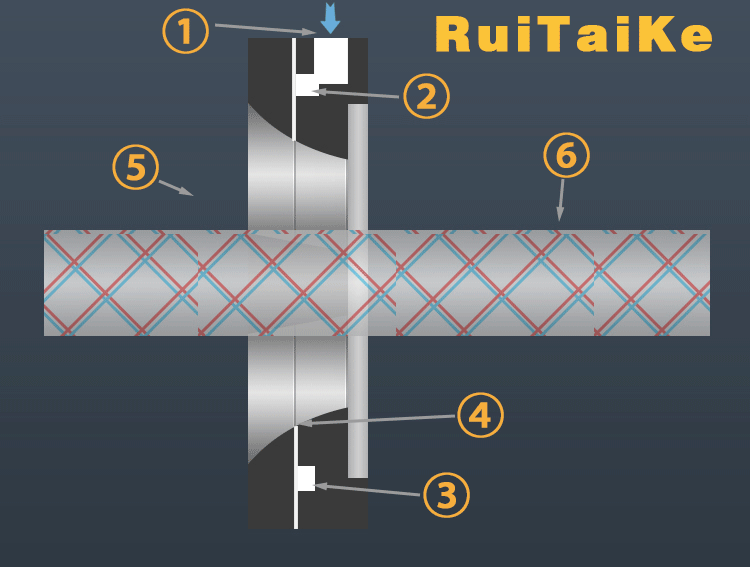

工作原理   :

压缩空气经过气流擦洗器的压缩空气进口(1)进入高压腔(2),并通过一个环形喷口(3)向一端喷出高速、360°的大流量、强冲击气流(6),对位于气流擦洗器中心位置的电线、

电缆、塑料软管、铜管等管状材料降温冷却或进行表面清洁干燥应用。由于利用了柯恩达效应,由环形喷口(3)喷出的高速气流(6)中包含了大量吸附的环境空气

(5),不仅仅降低了压缩空气的消耗量,同时也大大地降低了噪音水平。



高压气体驱动:通过外部气源(空压机或离心风机)输入压缩空气,气流在环形腔内加速后从狭缝喷嘴高速喷出,形成一道均匀的“气帘”。

文丘里效应:部分型号利用负压原理吸入环境空气,混合后放大气流体积,降低能耗。


结构与材质

环形设计:360°环形结构,无缝出风,确保气流分布均匀。

主体材质:

铝合金:   轻量化、耐腐蚀,适用于常规工业环境。

不锈钢:(304/316)**:耐高温、耐酸碱,适合食品、化工等严苛环境。

喷嘴设计:精密加工的狭缝式喷嘴,垫片厚度可更换(0.05-0.3mm),气流速度可达200m/s以上。


4. 核心应用领域

|           行业      |                             应用场景                             |

|----------------|-------------------------------------------------|

|      汽车制造    |      车身焊接后残渣清理、涂装线烘干               |

|      食品包装    | 罐装/瓶装产品表面水渍吹干、标签贴附前除尘   |

|      电子行业    |      PCB板焊接后冷却、精密元件清洁                |

|      印刷行业    |    纸张表面浮尘清除、UV油墨快速固化             |

|      金属加工    |       切削液吹扫、钢板表面氧化皮清理               |


5. 技术参数(示例)

工作压力:0.2-0.8 MPa

空气消耗量:50-500 Nm³/h(根据型号)

出风口宽度:0.1-3mm(可定制)

耐温范围:-20℃~+300℃(不锈钢高温型)

噪音等级:≤75 dB(A)


6. 产品优势

节能高效:比传统风刀节能30%-50%,降低运营成本。

均匀出风:全周向气流覆盖,消除局部死角。

免维护设计:无活动部件,寿命长达10年以上。

定制灵活:支持非标尺寸、多段式组合安装。


7. 选型指南

瑞钛克RuiTaiKe环形风刀系列-有可分裂式和闭环式两种
铝合金不锈钢Amm-内孔BmmCmmDmm耗气量L/min噪音DBA
RTK-AC13RTK-AC13S1378632835852
RTK-AC25RTK-AC25S2588742849653
RTK-AC38RTK-AC38S38103892865755
RTK-AC40RTK-AC40S40110892871055
RTK-AC51RTK-AC51S511181042879355
RTK-AC64RTK-AC64S641191062888357
RTK-AC76RTK-AC76S7614412828105859
RTK-AC89RTK-AC89S8914513328111361
RTK-AC102RTK-AC102S10217015428125563
RTK-AC127RTK-AC127S12718517328163963
RTK-AC152RTK-AC152S15221920528188765
RTK-AC178RTK-AC178S17822320728210868









1. 确定需求:处理对象宽度、所需风速(参考型号表)、环境温度/湿度。

2. 选择气源:   压缩空气型:适合高精度、小流量场景。

3. 材质匹配:腐蚀性环境选用不锈钢,轻量化场景选铝合金。


风速参考表*

|          应用      | 推荐风速(m/s) |

|----------------|-------------------|

|    轻质除尘      |       15-30           |

|    水分吹干      |       30-60           |

|   重油污清理    |       60-100         |


8. 安装与维护

安装方式:法兰固定、吊装或支架安装,需预留气源接口。

维护要点:

   - 定期用软布清理喷嘴,防止堵塞。

   - 检查气源过滤器,避免杂质进入。

   - 密封圈每2年更换一次(高温环境缩短周期)。



9. 售后服务

质保期:12个月(非人为损坏)。

技术支持:免费提供安装指导、气路设计优化方案。

定制服务:支持OEM/ODM,交货周期7-15天。


附:环形气刀 vs 传统风刀对比表

|          指标         |            环形气刀            |           传统风刀              |

|----------------- |--------------------------|--------------------------|

|          能耗         |   低(文丘里效应节能) | 高(依赖持续高压供气)|

|     气流均匀性    |       360°均匀覆盖          | 两端风速衰减明显          |

|     维护成本       |          几乎为零               | 需定期更换风机部件      |
